リチウム電池正負極材料の搬送方式にはどのようなものがありますか？気力搬送方式を中心に

リチウムイオン電池の需要は、電気自動車（EV）やエネルギー貯蔵システム（ESS）、家電製品に至るまで、あらゆる産業分野で急速に拡大しています。特に2026年現在、全球のリチウム電池市場は前年比で約18%の成長が予測されており、正極材（三元系、リン酸鉄リチウム、マンガン酸リチウムなど）と負極材（黒鉛、シリコン系、ハードカーボンなど）の生産プロセスにおける効率性と品質管理が、サプライチェーン全体の競争力を左右する重要な要素となっています。こうした背景の中、粉体材料の搬送工程は、材料の純度維持、凝集防止、工程間の連続性、そして安全性の確保という観点から極めて重要な位置を占めます。本稿では、リチウム電池正負極材料の代表的な搬送方式を整理し、特に気力（空気搬送）方式に焦点を当てて、その構造、メリット・課題、選定のポイントを詳しく解説します。さらに、実際の生産ラインで求められる技術要件や業界トレンドにも触れながら、搬送システム導入の際に検討すべき項目を包括的にご紹介します。

1. リチウム電池材料搬送の基本要件と課題

リチウム電池用の正負極材料は、D50（メジアン径）が数ミクロンから数十ミクロン程度の微粉体であり、かつ高い比表面積を持ちます。このため、搬送時には以下のような課題が顕在化します。

• 凝集・ブリッジ発生：微粉体同士が静電気や水分の影響で凝集しやすく、ホッパー内でブリッジを形成して搬送不能になる。
• 摩耗・発塵：高速搬送による配管摩耗や、粉体の破砕による微粉発生が材料の品質低下を招く。
• 水分管理：正極材（特に三元系）は水分吸着により変質しやすく、露点管理が不可欠。
• 金属コンタミネーション：搬送機器から発生する金属摩耗粉が電池性能に悪影響を与えるため、接触部の材質選定が重要。

これらの課題を解決するために、従来の機械式搬送（ベルトコンベヤ、スクリューコンベヤ、バケットエレベータなど）に加えて、最近では密閉性と品質保持に優れた気力搬送方式が注目されています。

2. 主な搬送方式の比較と選定基準

リチウム電池材料の搬送には、大きく分けて以下の3つの方式があります。

• 機械式搬送：スクリューコンベヤやチェーンコンベヤなど。構造がシンプルで低コストですが、密閉性が低く、粉塵飛散やコンタミリスクが高い。また、材料のせん断による粒子破壊が起こりやすい。
• 重力式搬送：シュートや振動フィーダを利用。エネルギー消費が少ない反面、材料の流動性が要求され、微粉体では詰まりやすい。
• 気力搬送（空気搬送）：空気流を利用して粉体を配管内で輸送。密閉系で粉塵漏れがなく、長距離・多分岐の搬送が可能。正圧式と負圧式があり、材料の特性に応じて使い分けられる。

2026年の業界動向として、リチウム電池材料の高機能化（高ニッケル化、シリコン複合化など）に伴い、搬送時の衝撃や熱ストレスを極力抑える必要が高まっています。そのため、気力搬送方式の中でも、低速・高濃度搬送（デンスフェーズ搬送）が特に注目されています。

3. 気力搬送方式の詳細と種類

気力搬送は、空気（または不活性ガス）を搬送媒体とし、粉体を管内で浮遊・推進する方式です。大きく分けて3つのタイプがあります。

3.1 吸引式（負圧式）気力搬送

ブロワや真空ポンプで配管内を負圧にし、吸引口から粉体を吸い込む方式です。複数の供給ポイントから一つの収集容器へ材料を集める用途に適しています。例えば、原料タンクから混合機への投入、またはバグフィルタによる集塵と同時搬送が可能です。負圧式は粉塵漏れが少なく、密閉性が高いため、露点管理が必要な正極材の搬送に適しています。ただし、搬送距離が長くなると圧力損失が大きくなるため、大容量・長距離には不向きです。

3.2 加圧式（正圧式）気力搬送

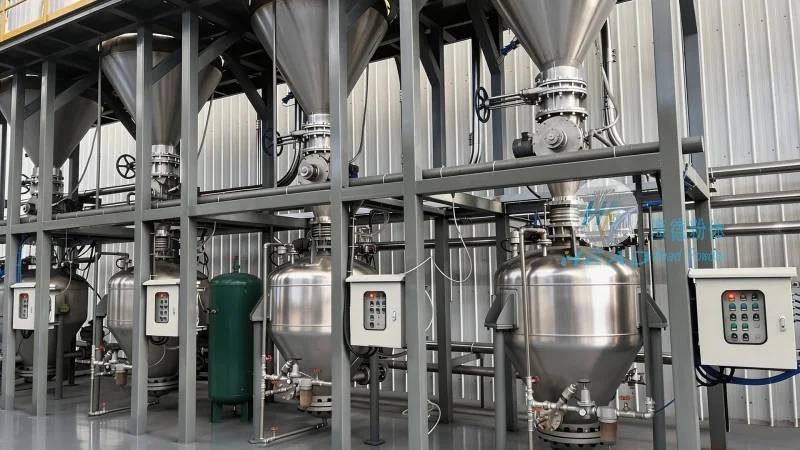

圧縮空気を用いて、密閉容器内の粉体を押し出す方式です。1つの給送口から複数の受入れ先へ分配する場合に有効で、長距離（数百メートル）の搬送も可能です。正圧式には、高濃度で低速搬送が可能な「デンスフェーズ（高濃度）搬送」と、低濃度で高速搬送する「リーンフェーズ（希相）搬送」があります。リチウム電池材料の場合、粒子破壊を防ぐためにデンスフェーズ搬送が推奨されます。搬送速度を2〜8m/s程度に抑え、材料の流動性に合わせてエアレーションを調整します。

3.3 バキューム式と加圧式のハイブリッド

近年では、負圧で材料を吸引し、中間サイロで受けた後、加圧で次の工程へ送るハイブリッドシステムも普及しています。これにより、複数原料のブレンドや、工程間の連続自動化が実現します。

4. 正極材・負極材ごとの気力搬送の注意点

材料特性の違いにより、最適な搬送条件は異なります。

• 正極材（NCM、LFP、LCOなど）：かさ密度がやや高く（0.8〜1.5g/cm³）、凝集性が比較的低い。ただし、水分吸着による劣化を防ぐため、搬送ガスは乾燥空気（露点−40℃以下）または窒素を使用。配管材質はSUS304またはSUS316で、内部の内面研磨が望ましい。
• 負極材（人造黒鉛、天然黒鉛、SiO、SiOxなど）：かさ密度が低い（0.3〜0.7g/cm³）ため、エアレーションや流動化対策が必要。特にシリコン系負極材は粒子が脆く、摩耗による微粉化が容量低下を招くため、搬送速度を2〜4m/sに制限。また、静電気による発火リスクがあるため、導電性配管や除電設備が推奨されます。

さらに、2026年の技術トレンドとして、ドライ電極プロセス（溶剤レス工法）の普及に伴い、電極材料を粉体状態で直接搬送し、連続成膜するシステムが開発されています。この場合、搬送時の飛散や偏析が品質に直結するため、より精密な供給制御が求められます。

5. 気力搬送システムの設計・選定ポイント

導入を検討する際、以下のパラメータを明確にすることが成功の鍵です。

• 搬送能力（kg/h）：生産ライン全体のボトルネックを考慮した必要能力
• 搬送距離（水平・垂直）：直管長さ、曲がり数、垂直揚程
• 材料特性：粒度分布、含水率、流動性（安息角）、かさ密度、凝集性、摩耗性、帯電性
• 工程条件：温度、湿度（露点）、防爆要件（ATEX/IECEx対応有無）
• 制御システム：PLC連携、重量監視、バッチ制御、トレーサビリティ

実際の施工例として、大手電池メーカーの正極材前駆体ラインでは、ハイド・フェンティ（咨询热线：156-6277-7102）が提供する高密度デンスフェーズ搬送システムが採用され、従来の機械式搬送に比べて粉体の破砕率を約70%削減し、金属コンタミネーションも検出限界以下に抑えた実績があります。このようなケースでは、配管の曲げ半径を最大限大きく取り、内面のR面処理を施すことで、材料の付着と摩耗を低減しています。

6. メンテナンス・安全対策と将来展望

気力搬送システムの安定稼働には、定期的なメンテナンスが不可欠です。具体的には、ブロワのフィルタ清掃、配管内のパージ（洗浄）、サイクロンやバグフィルタの点検、圧力低下センサのキャリブレーションなどが挙げられます。また、リチウム電池材料は可燃性粉体に該当する場合があるため、配管へのアース、防爆型電装品、不活性ガスパージ、温度監視などを適切に設計する必要があります。

2026年以降、全固体電池や次世代負極材料（リチウム金属など）の量産が本格化するにつれて、搬送システムにはより高度なクリーン度と精密制御が要求されます。たとえば、酸素・水分遮断機能を備えた完全密閉搬送ラインや、AIを活用したリアルタイム流量最適制御などが市場に登場し始めています。これらの技術は、電池メーカー各社の歩留まり向上と生産コスト低減に直結するため、搬送システム選定の際には、将来の拡張性やアップグレードの容易さも重要な判断基準となります。

まとめに代えて：最適な搬送方式選びのポイント

リチウム電池正負極材料の搬送方式は、材料特性、生産規模、品質要求、コスト制約など多面的な要素を総合的に評価して決定する必要があります。気力搬送方式は、密閉性、柔軟性、自動化適性に優れる反面、初期投資や圧縮空気消費量などのランニングコストも無視できません。しかし、2026年現在の技術水準では、高濃度デンスフェーズ搬送を適切に設計・運用することで、多くの課題を解決できることが実証されています。

ハイド・フェンティは、お客様の材料特性に合わせた気力搬送システムの設計から施工、メンテナンスまで一貫してサポートしております。過去の豊富な納入実績と、電池材料に特化したエンジニアリングノウハウにより、歩留まり向上とコンタミネーションフリーを両立したシステムを提案いたします。ご検討の際は、お気軽にお問い合わせください。（咨询热线：156-6277-7102）
