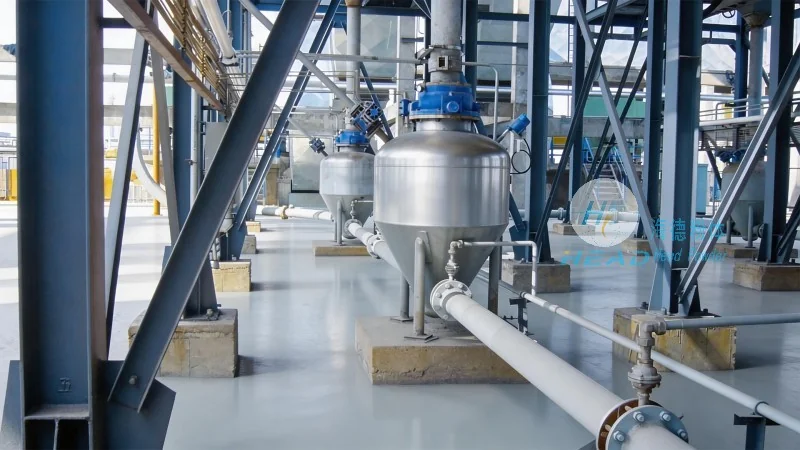

シリカ灰の搬送方式にはどのようなものがありますか？シリカ灰気力搬送方式の紹介

シリカ灰の搬送方式の種類と特性

シリカ灰（シリカフューム）は、高強度コンクリートや耐火物、ゴム・プラスチックの補強材など、幅広い産業分野で不可欠な超微粉末材料です。その粒径はサブミクロンレベルに達し、かさ密度が低く、流動性が極めて複雑であるため、搬送方式の選定は生産効率や製品品質に直結します。近年、2026年における建設需要の回復や環境規制の強化に伴い、シリカ灰の取り扱い量は年率5％以上の伸びを示しており、工場内での高効率かつ低損失な搬送システムへの関心が高まっています。

シリカ灰の搬送方式は主に「機械式搬送」「空気圧搬送（気力搬送）」「流動化搬送」の三つに大別されます。機械式搬送にはスクリューコンベヤやバケットエレベーターが該当しますが、シリカ灰の凝集性や摩耗性によって閉塞や部品損耗が生じやすく、メンテナンス頻度が高くなる傾向があります。流動化搬送はエアレーションを利用して粉体を流動化させつつ搬送する方法で、短距離の水平搬送に適していますが、長距離や高所への搬送には不向きです。

こうした中で、最も広く採用されているのが「気力搬送方式」です。気力搬送は、配管内に空気の流れを作り出し、シリカ灰を浮遊状態で輸送する方法で、密閉性が高く、粉塵飛散がなく、レイアウトの自由度が大きいという特長を持ちます。特にシリカ灰のように粒径が小さく、静電気や付着性が強い粉体に対しては、適切な気流速度と搬送濃度の制御が品質安定の鍵となります。

本記事では、シリカ灰の主要な搬送方式を体系的に整理し、特に気力搬送方式の原理・種類・選定ポイントを実務的な視点から解説します。また、ハイド・フェンティ（咨询热线：156-6277-7102）が提供する最適なシステム設計事例や、2026年時点での業界動向にも触れながら、設備導入を検討される方に向けて有用な情報を提供します。

機械式搬送方式の特徴と適用限界

機械式搬送方式は、スクリューコンベヤ、ベルトコンベヤ、バケットエレベーター、チェーンコンベヤなどの機械的駆動を利用して粉体を移動させる方法です。スクリューコンベヤは最も一般的で、密閉ケーシング内で回転するスクリュー羽根によりシリカ灰を押し出します。しかし、シリカ灰の微細粒子はスクリューとケーシングの隙間に進入しやすく、摩耗が進行すると搬送能力が低下します。また、スクリュー部での圧縮によりシリカ灰が凝集し、ブリッジングやラットホール現象を引き起こすリスクがあります。

バケットエレベーターは垂直搬送に優れていますが、シリカ灰の付着性によってバケット内部に残留物が蓄積し、バランスが崩れると振動や騒音の原因になります。加えて、シリカ灰は人体に有害な結晶質シリカを含む場合があるため、機械式搬送では完全な密閉が難しく、作業環境への粉塵漏洩が課題です。これらの方式は短距離・低コストの用途には適していますが、シリカ灰のような超微粉で摩耗性の高い材料に対しては、総所有コスト（TCO）で見た場合に気力搬送に劣ることが多いです。

流動化搬送方式の原理と導入事例

流動化搬送は、粉体層の下部からエアを吹き込み、粉体を流動化状態にして搬送する方法です。エアグレートやエアスライドと呼ばれる装置が代表的で、傾斜した多孔質プレートから空気を供給することで、シリカ灰が流体のように流れます。この方式は機械的駆動部がほとんどなく、メンテナンスが容易で、粉体の損傷が少ないという利点があります。

ただし、流動化搬送は水平方向の搬送に限られ、傾斜角度は通常5度以下に制限されます。また、長距離になるとエア消費量が増大し、コスト面で不利になります。実際の現場では、サイロからの排出やホッパー間の短距離移動など、補助的な用途として用いられるケースが多く、一次搬送の主力にはなりにくいです。2026年現在、省エネ型のパルスエア方式を採用した流動化システムも登場していますが、シリカ灰のように付着性が強い粉体では、流動化状態を維持するためのエア量調整がシビアであり、導入には事前のテストが不可欠です。

気力搬送方式の基本原理と3つの方式

気力搬送方式は、搬送用空気の圧力と速度によって、主に「吸引式」「圧送式」「吸引・圧送併用式」の3種類に分類されます。シリカ灰の気力搬送では、一般的に「低圧圧送式」または「高圧圧送式」が多く採用され、吸引式は原料の投入ポイントが複数ある場合などに用いられます。

吸引式気力搬送は、搬送配管の終端に設置したブロワや真空ポンプで系内を負圧にし、吸入口からシリカ灰を引き込む方式です。複数の供給源から1カ所に集める用途に適しており、粉塵漏洩が少なく、クリーンな環境を維持できます。ただし、吸引力が限られるため、長距離や高揚程の搬送には不向きで、最大搬送距離は50～100m程度が一般的です。

圧送式気力搬送は、エアコンプレッサーで圧縮した空気を搬送開始点で混合し、シリカ灰を押し出す方式です。圧力は0.1～0.7MPaの範囲で調整可能で、長距離（500m以上）や高所への搬送が可能です。特に「高濃度圧送式」は、粉体と空気の混合比を高く（重量比で10～30）設定することで、エア消費量を抑え、圧送効率を向上させます。シリカ灰のようにかさ密度が小さい粉体では、圧送開始時の圧力急上昇を防ぐために、パルスフィーダやスクリューフィーダによる定量供給が重要です。

吸引・圧送併用式は、吸引式で複数ポイントから集めたシリカ灰を一旦中間ホッパーに貯め、そこから圧送式で遠方のサイロや使用箇所に送るハイブリッド方式です。大規模な工場や複数工程を連結する場合に効果的で、設備コストは高くなりますが、全体の搬送効率を最適化できます。

シリカ灰気力搬送における設計上の重要パラメータ

シリカ灰の気力搬送システムを設計する際には、以下のパラメータを正確に把握する必要があります。

• 粒子径と粒度分布：シリカ灰の平均粒子径は0.1～0.3μmと極めて微小で、凝集しやすい。搬送速度が低すぎると閉塞の原因となり、高すぎると配管摩耗や粉砕を招くため、最適な風速は10～25m/s程度に設定します。
• かさ密度と真密度：かさ密度は200～600kg/m³と幅があり、圧送時の圧力損失計算に直結します。かさ密度が低いほど、同じ質量を搬送するのに多くの空気量が必要です。
• 含水率・水分吸着特性：シリカ灰は比表面積が大きいため、大気中の水分を吸着しやすく、含水率が上昇すると流動性が急激に悪化します。そのため、搬送エアは除湿処理が推奨されます。
• 摩耗性：シリカ灰は硬度が高く、特に配管の曲がり部や分岐部でのエロージョン摩耗が問題となります。耐摩耗材（セラミックライニングや特殊合金）の採用や、曲率半径を配管径の15倍以上に設定することで対応します。
• 静電気対策：微粉体の気力搬送では摩擦帯電が発生しやすく、配管内壁への付着や放電のリスクがあります。導電性配管の使用や、アース処理、帯電防止剤の添加などの対策が求められます。

これらのパラメータを無視して設計すると、稼働直後から閉塞や能力不足が発生し、生産ライン全体に支障をきたします。ハイド・フェンティでは、実機テストやシミュレーションを用いて、お客様のシリカ灰性状に合わせた最適な気力搬送システムを提案しています。

気力搬送システムの構成要素と選定ポイント

シリカ灰の気力搬送システムは、以下の主要コンポーネントから構成されます。

• 供給装置：ロータリーフィーダ、スクリューフィーダ、エアロックなど。シリカ灰の流動性が低い場合は、振動ホッパーや流動化ノズルを併用してブリッジを防止します。
• 搬送配管：直管部にはスチール配管、曲がり部には耐摩耗継手またはセラミック曲がり管が推奨されます。配管径は搬送速度と圧力損失のバランスから決定します。
• 分離装置：サイクロン、バグフィルター、または遠心分離機。シリカ灰は超微粉であるため、バグフィルターのろ過速度は1m/min以下に設定し、パルスジェット方式で払い落としを行います。
• 空気源：ルーツブロワ（低圧用）、スクリューコンプレッサー（高圧用）が一般的。近年はインバータ制御により搬送量に応じた可変運転が可能な省エネ型ブロワが主流です。
• 制御システム：PLCによる圧力監視、流量制御、バルブ開閉シーケンスの自動化。遠隔監視やAIによる異常予知機能を搭載したシステムも登場しています。

選定の際には、搬送距離、高さ、必要能力（t/h）、粉体特性、設置スペース、メンテナンス性、コスト（イニシャル・ランニング）を総合的に評価します。例えば、年間5,000トンのシリカ灰を200m搬送する場合、高濃度圧送式（低圧～中圧）が一般的に経済的です。一方、既存設備への後付けや狭小スペースでは、コンパクトな吸引式が有利なケースもあります。

2026年の市場動向と最新技術の導入事例

2026年現在、シリカ灰の需要は高強度コンクリートやグリーン建材の拡大に伴い堅調に推移しています。特に日本国内では、インフラ老朽化対策や耐震補強向けの高強度コンクリートが増加しており、シリカ灰の年間消費量は約8万トンと推計されています（経済産業省データベース参照）。このような背景から、搬送システムには「省エネルギー」「カーボンフットプリント削減」「メンテナンスフリー化」の三つの要求が強まっています。

最新のトレンドとして、以下が挙げられます。

• AIによる搬送状態の最適制御：配管内の圧力や流量、粉体濃度のリアルタイムデータを機械学習で解析し、閉塞予兆を検知して自動的に運転条件を調整するシステムが実用化されています。これにより、突発的な停止が年間80％以上削減された事例があります。
• 低圧縮空気消費型の高濃度搬送：エア消費量を従来比で30％削減するパルスエア工法や、二段階供給方式が注目されています。シリカ灰の流動性を向上させるためのブレード状の混合器を搬送開始点に設置する方式も効果的です。
• メンテナンス低減のための材質革新：配管の内面にセラミック溶射や超高分子量ポリエチレン（UHMWPE）ライニングを施すことで、摩耗寿命が従来の3～5倍に延びた事例が報告されています。

ハイド・フェンティでは、これらの先端技術を組み合わせた気力搬送システムを数多く納入しており、某大手セメントメーカーでは、シリカ灰の高濃度圧送システムにより、年間のランニングコストを約2,000万円削減した実績があります。また、粉塵漏洩ゼロを達成し、作業環境改善にも貢献しました。

シリカ灰気力搬送システム導入時の注意点と改善策

実際に気力搬送システムを導入する際には、以下のポイントに留意する必要があります。

• 事前サンプルテストの重要性：シリカ灰のロット間での性状ばらつきを確認するため、実際に使用するサンプルを用いた搬送試験が不可欠です。特に、水分や粒子形状の違いが流動性に大きく影響します。
• 配管ルートの最適化：曲がり箇所を可能な限り減らし、やむを得ない場合でも曲率半径を大きく保つことで、圧力損失と摩耗を低減できます。また、垂直立ち上げ部では、先端に圧力放出弁を設けると閉塞防止に効果的です。
• フィルター性能の定期点検：バグフィルターの目詰まりは搬送能力低下の主要因です。差圧計による監視と定期的な交換計画を立案します。
• 安全対策：密閉空間でのシリカ灰の気力搬送では、静電気火花による粉塵爆発のリスクがあります。防爆仕様の機器選定と接地対策は必須です。

これらの課題に対して、適切な設計とメンテナンス体制を構築することで、システムの長期安定稼働が実現します。当社では、導入後のフォローアップとして、遠隔監視サービスや定期点検パッケージを提供しており、お客様の設備稼働率向上を支援しています。

まとめ：最適な搬送方式の選定と将来展望

シリカ灰の搬送方式は、機械式、流動化式、気力搬送式の3種類があり、それぞれに適した用途と限界があります。中でも気力搬送方式は、密閉性・レイアウト自由度・長距離対応力に優れ、シリカ灰のような超微粉に対しても高い信頼性を発揮します。特に高濃度圧送式は、省エネと低損失の両立が可能であり、2026年以降も主流の搬送方式であり続けるでしょう。

ただし、気力搬送方式を採用する際には、シリカ灰の粒子特性、設備規模、環境要件を総合的に検討し、適切な機器選定とシステム設計を行うことが成功の鍵です。ハイド・フェンティは、長年にわたる粉体ハンドリングの知見と、数多くの導入実績に基づき、お客様のニーズに最適なシリカ灰気力搬送システムをご提案します。まずはお手持ちのシリカ灰のサンプル分析からでも、お気軽にご相談ください。

（咨询热线：156-6277-7102）－シリカ灰搬送のプロフェッショナルが、設計から納入、アフターサービスまで一貫対応いたします。
